Схемы и чертежи погрузки крепления грузов в вагонах по НТУ, МТУ, СТУ и эскизы для перевозки грузов по ЖД от собственного КБ!

Разработка и согласование схем и эскизов  погрузки на ж/д с нужной Вам станции РФ!

Мы выполняем  разработку и согласование с любой дороги РФ!

Необходимые данные для начала разработки  схемы погрузки.

 Для выполнения разработки и согласования схемы погрузки необходимы, в первую очередь, данные по грузу и его характеристикам, а также фотографии и чертежи.

Компания ЦЖТН выполняет размещение и рассчитывает крепление с необходимым запасом прочности!

Правильные схемы погрузки вагонов необходимы для безопасной перевозки грузов посредством железной дороги.

Правильный расчет обеспечит надежное крепление груза на подвижном составе - платформе, полувагоне. Расчетно-пояснительная записка - это способ аргументировать правильность крепления груза. Для негабаритного КТГ и тяжеловесного груза более сложные расчеты выполняются с использованием дополнительных надстроек к ПО.

Заказать схемы погрузки груза на платформы, в полувагоны  контейнера и транспортеры не предусмотренные техническими условиями (НТУ)

Нту-  подразумевает, что для данного груза способа перевозки нет: отсутствует в технических условиях. Для такого вида перевозки и крепления необходимо разрабатывать НТУ с дальнейшим согласованием в необходимых инстанциях.

Техническая документации - НТУ состоит из:

• Чертежа погрузки крепления

• Пояснительной записки

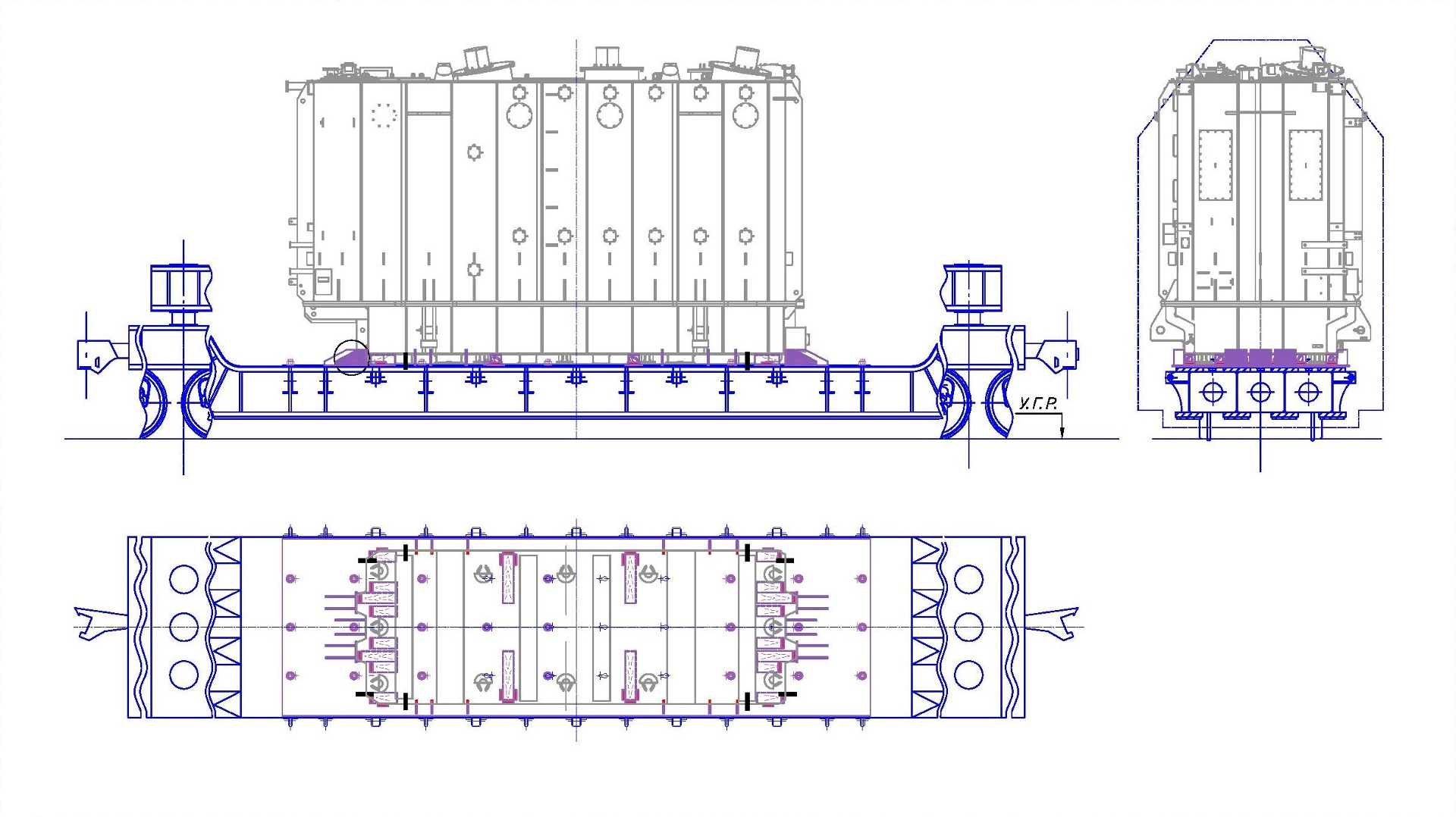

• Чертеж (схема) погрузки и крепления - содержит данные о грузе - размеры, вес, очертания

Данные о подвижном составе - тип, грузоподъемность и др.

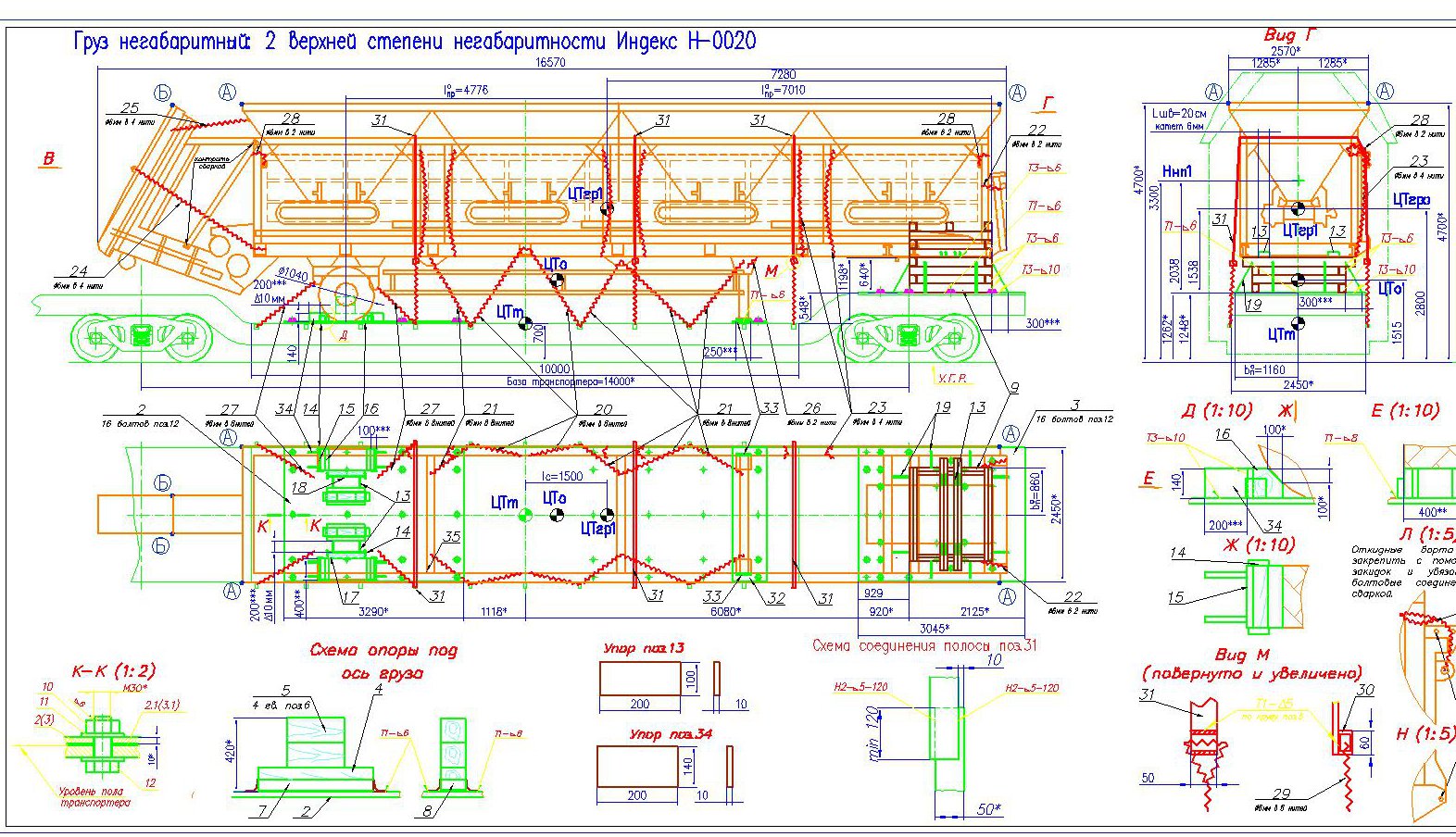

Чертеж погрузки – это составная графическая часть схемы погрузки и крепления, в которой отображен основной принцип крепления и обеспечения сохранности перевозки.

РПЗ (расчетно-пояснительная записка к схеме погрузки) - в ней производится расчет элементов крепления, способ крепления, нагрузки. Описан выбор подвижного состава - платформы, полувагона, тип и модель транспортера.

Эскизы погрузки - более упрощенный чертеж размещения груза в вагонах.

Расчетно-пояснительная записка содержит расчеты, доказывающие безопасность выбранного способа крепления груза, технические расчеты реквизитов крепления, допускаемые нагрузки, схему нагружения элементов кузова вагона.

Согласование НТУ - чертежа размещения и крепления груза НТУ, МТУ, СТУ, эскиза.

Согласование конструкторской документации для погрузки груза, не предусмотренными техническим  условиями производиться сейчас в основном  дистанционно. Заказчик получает  уже согласованную схемы

Виды схем и  погрузки и  услуг по их согласованию  на открытый подвижной состав

• Схемы погрузки  и  крепления груза на платформе

• Схем погрузки  в полувагоне

• Негабаритные схемы погрузки  груза на транспортер

• Разработка и согласование схем погрузки и крепления грузов на платформы, в полувагоны, в крытые вагоны

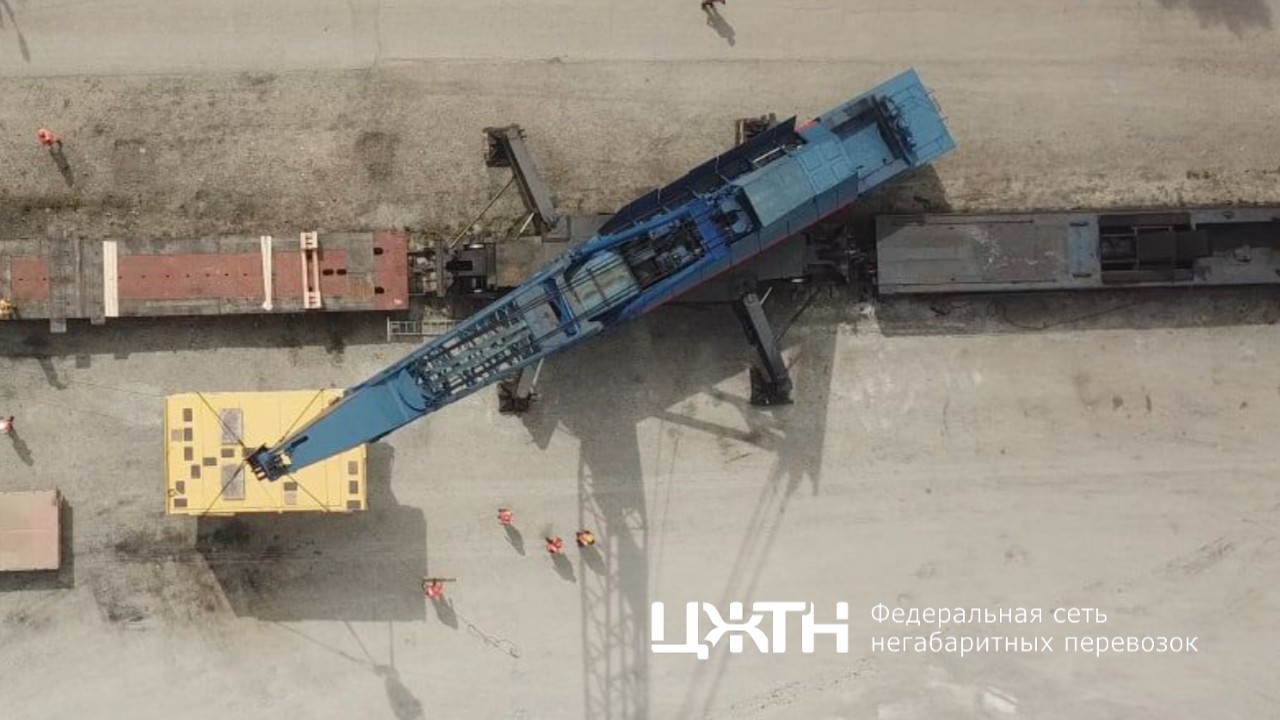

Разработка и согласование чертежей погрузки негабаритных, длинномерных и тяжеловесных грузов на транспортеры, сцепы вагонов

Эскизы погрузки в вагоны и  контейнеры

Эскиз – это упрощенная схемы погрузки  согласно ТУЦМ943

Виды эскизов размещения и крепления груза

• Эскиз погрузки контейнера

• Эскиз погрузки  крытого вагона

• Эскиз крепления в полувагоне

• Эскизы погрузки  на ж/д платформе

Разработка и  согласование эскиза производится в соответствии с ТУ и порядком согласования чертежей и схем погрузки на данной дороге. Компания ЦЖТН производит согласование НТУ и  эскизов по различным дорогам РФ, СНГ.

Закажите схему погрузки у специализированного конструкторского бюро!

Схемы - от Калининграда до Южно-Сахалинска, согласно которым можно производить погрузку

Заказчикам предлагаются специальные условия при согласовании схемы на нескольких дорогах. ТУ и ДЧ-1835 у всех одинаковые, а трактуют разные дороги по-своему. Поэтому специалисты нашей компании руководствуются требованиями конкретной дороги.

Что необходимо, чтобы заказать схему? Просто позвонить!

Компания ЦЖТН подготовит все необходимые документы для подписания договора. Если на сегодняшний день информация по габаритам груза отсутствует, предлагаем отправить модель сотрудникам нашей компании либо пригласить их на замер!

Замер и обследование груза силами сотрудников ЦЖТН

При необходимости сотрудники компании ЦЖТН осуществляют замер груза для чертежа, выдают рекомендации по его размещению, подбирают подвижной состав и производят согласование в структурах ОАО РЖД.

ЦЖТН. Разработка технической  документации для перевозки грузов по железной дороге

Компания ЦЖТН занимается разработкой и согласованием качественной технической документации по железной дороге:

• Разработка и согласование эскизов погрузки

Качественная техническая документация позволяет правильно погрузить груз и безопасно осуществить его перевозку.

Приглашаем воспользоваться услугами по разработке всех видов конструкторской документации для перевозки по железной дороге в нашей компании!
